JA == John Atkinson -- זה שעשה את המדידות, שבדרך כלל הוא בסדר, כתב ש-Fig.3 -- זה עם הגרף המוזר, מתאר
anechoic response on midrange axis at 50", averaged across 30° horizontal window and corrected for microphone response, with complex sum of nearfield woofer and midrange responses plotted below 400Hz,
כלומר מצד אחד זה על תקן
farfield (מרחק של "50 == 127 ס"מ), ומצד שני זה סיכום של
nearfield woofer and midrange.
כלומר יש כאן איזשהו סיכום מוזר שלא קורה במציאות. ואכן, הוא אומר שזה לא כך קורה:
The large notch centered on 360Hz
is not apparent in the farfield, but resulted from my summing the nearfield outputs of the midrange unit and the woofers.
כלומר זו בכלל בעייה של הצגת נתונים בעייתית, לא בעייה של הרמקול.

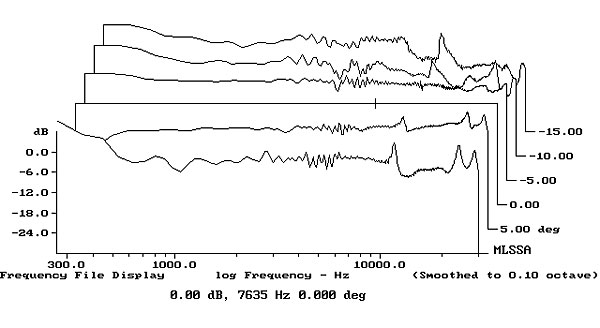

בהמשך, ב-Fig.5, יש משפחות של עקומות ההיענות ב-farfield, ואין לרמקול הזה את ה-notch ב-360 הרץ.
vertical response family at 50", from back to front: responses 15–5° above midrange axis, response on midrange axis, responses 5–10° below midrange axis.
צפה בקובץ המצורף 47681

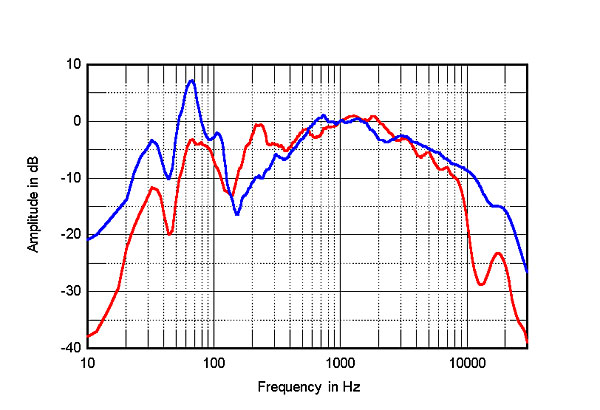

כמוכן ב-Fig.6 יש השוואה בין הרמקול הזה (באדום) לרמקול אחר, של Wilson (בכחול), ונראה שהם מתנהגים די דומה סביב ה-360 הרץ בתנאי חדר:
Auditorium 23 Hommage Cinema, spatially averaged, 1/6-octave response in AD's listening room (red); and of Wilson Duette 2 (blue)
צפה בקובץ המצורף 47682
אולי מישהו מהטכנולוגיסטים יכול להסביר את זה טוב יותר, אבל נראה לי שמה שקורה כאן הוא שלא מספיק להסתכל על הגראפים ולהסיק מסקנות נמהרות, אלא שצריך גם לקרוא מה הם אומרים.
