מתאם אלחוטי למעליות של Hikvision במבחן

קבלו סיפור. לפני כ-15 שנים הייתי יושב ראש ועד הבית בבניין מגורים חדש, וכדי להבטיח שמירת הרכוש המשותף, התקנתי בבניין מצלמות אבטחה באזורים מוצנעים בקומות הלובי והחניה. מכיוון שבאותה העת נוכחותן של מצלמות אבטחה הייתה נדירה בשכונה זו, גנבים וונדליסטים לא היו ערניים לנוכחותן, מה שהפך את המצלמות לאפקטיביות במיוחד. המצלמות כמובן תיעדו אירועים חריגים כגון ספקי שירות שפורצים באמצעות כלי פריצה או בשימוש בכוח את דלתות הלובי במקום לבקש את קוד הכניסה, ואחרים שמחייבים על עבודה שכלל לא ביצעו. אחד האזורים שנותר ללא כיסוי היו המעליות. הנזקים שנגרמו במעליות היו משמעותיים: שבר של לחצני הקומות, שריטות בציפוי העץ, ואשפה שנותרה בהן. מכיוון שבאותה העת לא הכרתי פתרונות אלחוטיים, נותרנו ללא כיסוי במעליות. לכן כשנודע לי של-Hikvision יש מתאם אלחוטי למעליות, ביקשתי אותו מהיבואן לסקירה.

Hikvision

Hikvision, ובשמה המלא Hangzhou Hikvision Digital Technology Co., Ltd היא יצרנית מצלמות המעקב, בקרת כניסה ומערכות אזעקה הגדולה בעולם. החברה, שבסיסה בסין, בעלת 66 חברות בנות ומוצריה מופצים בכ-150 מדינות ברחבי העולם, וישראל ביניהן. היא נמצאת בבעלות חברת האם China Electronics Technology HIK Group (שנמצאת בבעלות המדינה), המייצרת ציוד מעקב למטרות אזרחיות וצבאיות.

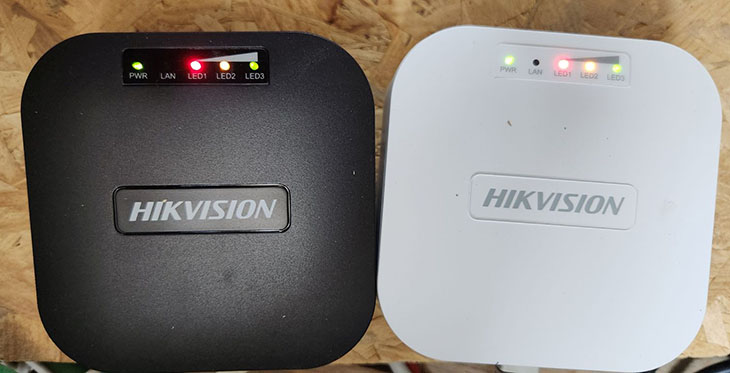

Elevator Wireless Bridge

בטרם נצלול למוצר, כדאי לציין של-Hikvision יש מגוון מתאמים אלחוטיים למעלית, למרחקים החל מ- 100 מטרים ועד 500 מטרים, וכן מתאמים אלחוטיים לתנאי חוץ למרחקים של עד 15 קילומטרים. הפעם נתמקד בדגם DS-3WF0AC-2NT שמסוגל לספק שידור אלחוטי למרחקים של עד 100 מטרים באמצעות אות Wi-Fi בתדר 802.11n מוצפן WPA-PSK/WPA2-PSK, ברוחב פס של 300Mbps, עם אנטנת 8 dBi 2x2 MIMO.

האריזה כוללת:

• שני רכיבי שידור, להלן "מגשרים אלחוטיים"

• שני שנאים

• שני "מזרקי" PoE המוסיפים לכבל הרשת את המתח, כך שהמצלמה תקבל חיבור רשת משולב במתח חשמלי.

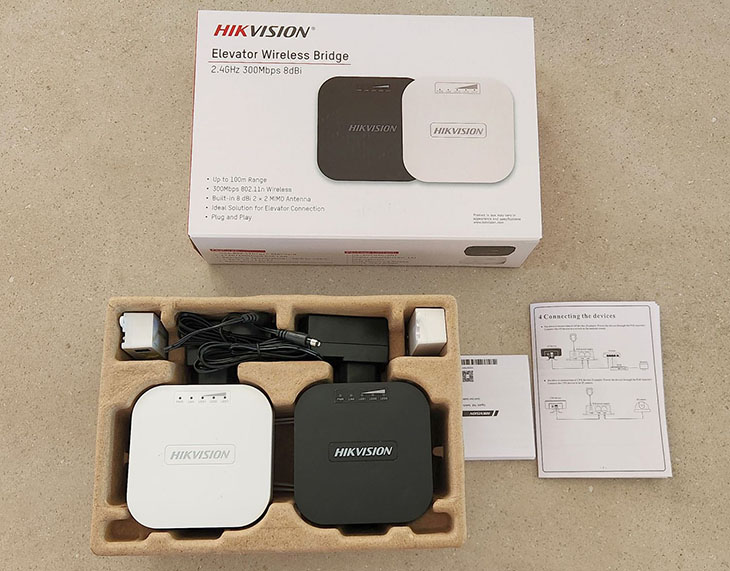

תכולת אריזה

שני המשדרים קטני מימדים, באורך ורוחב של 8 ס"מ, ועובי של כ- 3 ס"מ.

התקנה

את שני המגשרים האלחוטיים יש למקם בפיר המעלית, כאשר הם אחד מול השני. כדי לוודא שהשידור מיטבי, יש להשתמש באינדיקציית הקליטה בממשק שיפורט להלן. חשוב שהיחידות ישיגו קליטה מקסימלית.

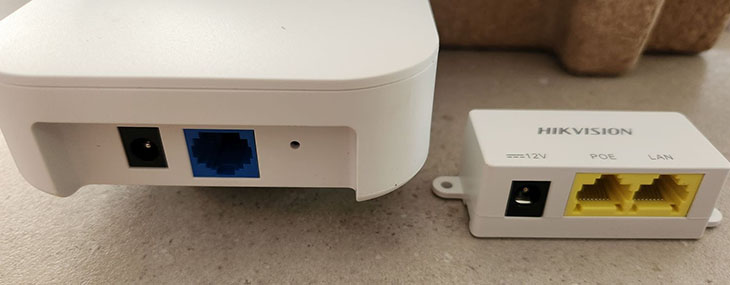

"מזרק" ה- PoE ומשדר

החיבור של היחידות פשוט ביותר, אולם דורש שיהיו בידיכם 4 כבלי רשת שאינם מסופקים עם האריזה:

• חיבור כל שנאי לאחד ה"מזרקים" על מנת שתתאפשר אספקת מתח חשמלי

• חיבור בכבל רשת בין כל מגשר לבין "מזרק", בחיבור PoE של המזרק

• חיבור ה- LAN של המזרק של המגשר השחור למתג של ה- NVR

• חיבור ה- LAN של המזרק של המגשר הלבן למצלמת הרשת שתותקן במעלית

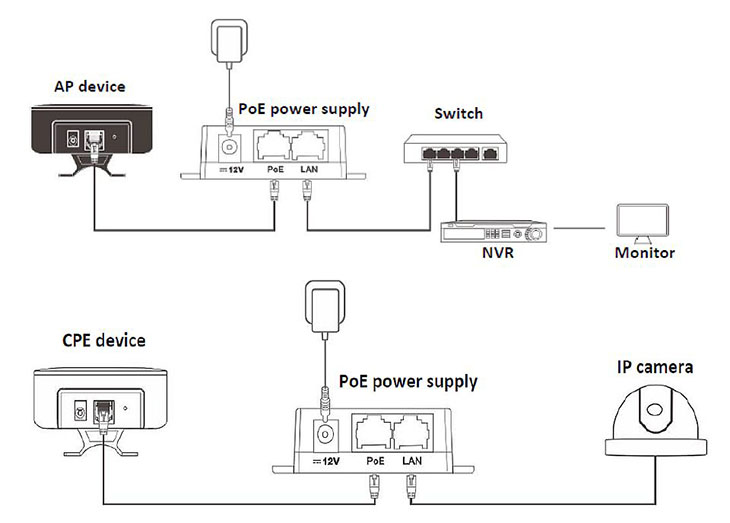

אופן החיבור בין הרכיבים

למרות שניתן לצפות שלאחר החיבור הרכיבים יעבדו מיד, בפועל נדרש לאתחל את המוצרים, ולשם כך יש להתחבר עם מחשב לממשק ה-web שלהם. מכיוון שהיצרן בחר כתובת ip לא שגרתית, כדי להתחבר לממשק נדרש לשנות ידנית את ה- ip של המחשב.

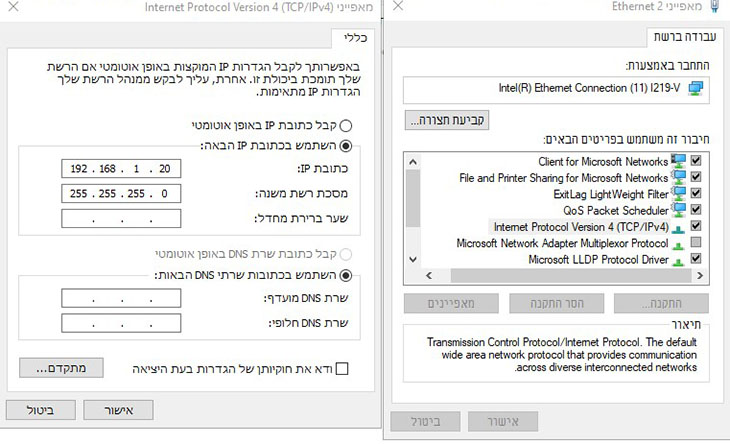

עדכון כתובת ה-IP בכרטיס הרשת במחשב בטרם נוכל להתחבר לממשק המוצר

לאחר מכן מתגלה ממשק פשוט ונוח שמבקש שלב אחרי שלב לעדכן את השעון של המוצר, לקבוע SSID ומשם היישר להפעלה.

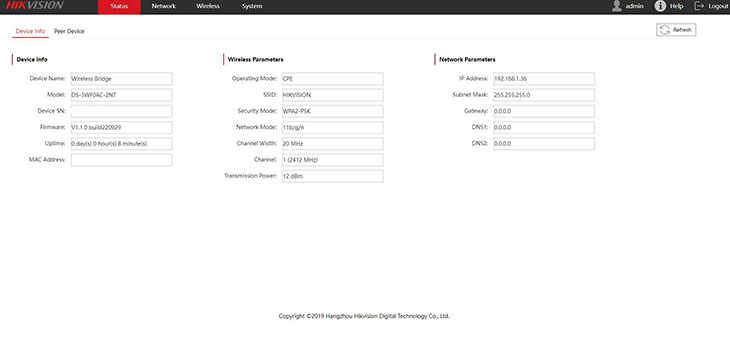

ממשק web פשוט ונוח

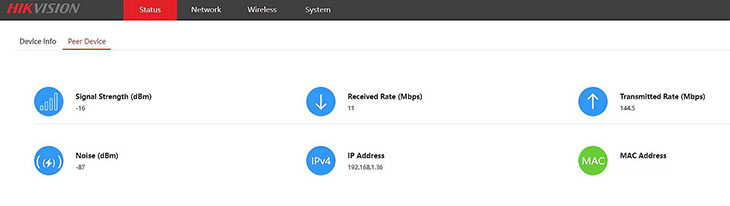

בתום ההפעלה ניתן לצפות במעבר הנתונים שמבוצע בין שתי היחידות באופן אלחוטי, כולל איכות הסיגנל ונפח התעבורה.

סיכום

אם בעבר התקנת מצלמת המעלית דרשה שירשור כבלים לכל אורך הפיר, הרי שכיום הפיתרון פשוט מתמיד. ה-Elevator wireless bridge פותר את הבעיה בפשטות ובנוחות. לטובת השמירה על הרכוש המשותף וביטחון הדיירים, שווה לשקול הוספתה. מכיוון שמדובר בחלל משותף, התקנתן של מצלמות תותר לאחר שתאושר על ידי כל דיירי הבניין באסיפה הכללית. אז אם גם לכם נמאס מגנבים ו-ונדליסטים שמסבים נזקים במעליות, ה-DS-3WF0AC-2NT של Hikvision מהווה פיתרון אפקטיבי ביותר.

יבואן: RBS-Telecom

מחיר: 750 ש"ח
