אוקיי, הכותרת דיי ברורה.
אז ניגש לעניין.
אז מה היה לנו (לפי סדר ביצוע):
1. ביצוע קו יעודי ישיר מהלוח לקיר.
2. חלוקת פאזה למערכת.
3. השחלת כבל.
4. התקנת בית פיוז אודיופילי + מאמ"ט נחושת.
5. חיבור פלג להזנת המפצל חשמל.
אז כבר למדתם להכיר, אני בקטע של לעשות לבד.
וכאן זה לא שונה...
נעבור להסברים:
1. קו יעודי.
את הקו הקבלן חשמל ביצוע במהלך הבניה (בית חדש).
זה למעשה צינור ריק שרץ מהארון חשמל עד לנקודה בקיר ללא פיצולים כלשהם בדרך.
דבר שהצריך ממני להגיע לאתר לפני עבודות הריצוף לבדוק שהצינור לא קיבל "שבירות" או פניות חדות מידי.
אחרת כל העסק היה יורד לטמיון.
בצינור הזה יושחל הכבל חשמל שיזין את המערכת.
2. חלוקת פאזה.
כאן כבר נדרשה מעורבות יועץ החשמל. למרות שהחשמלאי של הבית יכל להסתדר בלעדיו.
היות ואני בא מתחום הבניה, כאן לא שחקתי משחקים וערבתי את היועץ חשמל של הבניין.
אחרי שהוא הבין כמה אני דפוק, הוא הכין תרשים ב-10 דקות ובשיחת ועידה קצרה נתן הוראות וקדימה הפועל.
התלת פאזי פוצל ל-2.
2 פאזות לכל הבית והפאזה הנותרת למערכת ולמזגן.
המזגן מיני מרכזי. הוא חייב הזנת תלת פאזי. זאת פשרה שלדעתי אני לעלום לא ארגיש בא.
בקיצור נהדר.
(מי שרוצה הסבר פרטני יותר שישאל).
3. השחלת הכבל.
טוב מה יש להסביר כאן? השחלתי לבד. לקח זמן וכוח אבל לבסוף עבר הכבל.
נושא הכבל זה הדבר שהעסיק אותי הכי הרבה בכל הסיפור הזה.
מצאתי כבלים מ-20 ש"ח למטר ועד $1000 למטר. כסף, נחושת, נחושת מצופה כסף,
מוליכי סוליד ומוליכי שערות, עם סיכוך ובלי, סיכוך רדיד נחושת, סיכוך רשת בדיל..... ועוד ועוד. בלי סוף.
כמובן שגם התייעצתי עם כמה אנשים שאני סומך על דעתם ונסיונם.
לבסוף ההחלטה נפלה על כבל שהומלץ ע"י איש יקר וצנוע! הבחור סידר אותי בשיחת טלפון אחת ושם קץ לכל הסאגה המתמשכת הזאת.
פשוט מאוד, כבל שהוא משתמש בו. מחיר שפוי בהחלט ורמת הכבל מעולה.

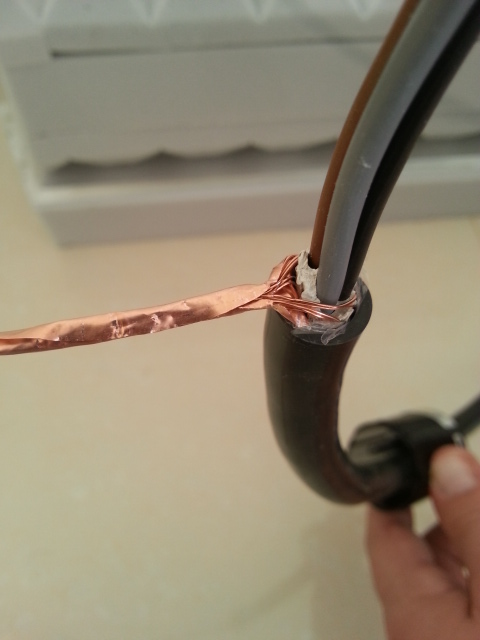

כבל בקוטר 20 מ"מ, מורכב משלושה מוליכי סוליד מנחושת 2.5 מ"מ.
הסיכוך כאן רציני. כל העסק מלופף ברדיד נחושת + שערות נחושת. המילוי בין שלושת המוליכים הוא חומר מסתורי שגם תורם לנושא הבידוד וכל זה סגור בשרוול PVC עבה וקשה למידי.
את הכבל הזה חותכים עם מספרי פח ולא קטר.

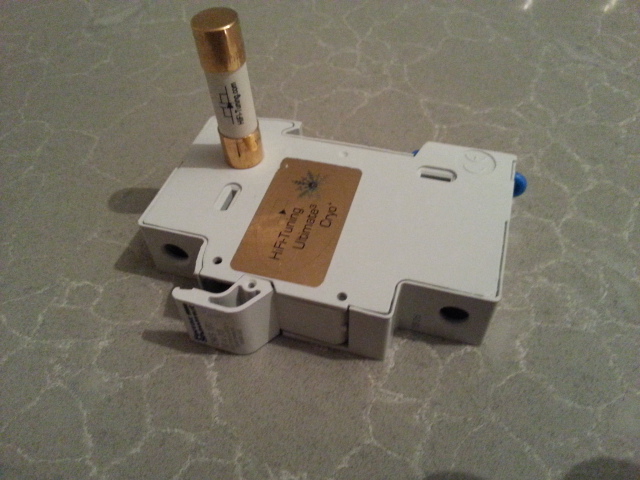

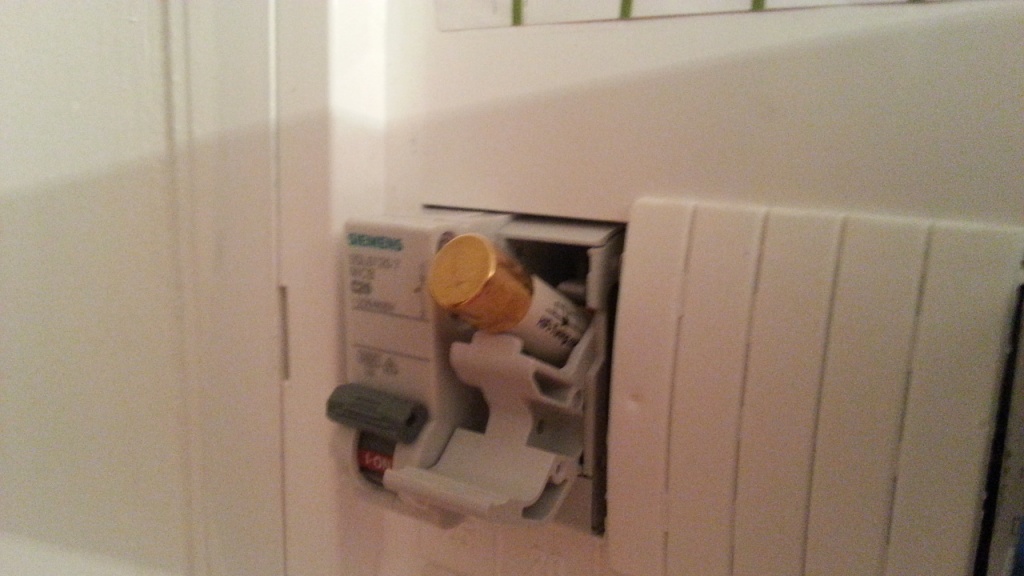

4. התקנת בית פיוז אודיופילי + מאמ"ט נחושת. התקנתי לבד.
הכנתי מוליכים מהכבל המהולל, מדדתי, חיברתי, חיזקתי, חיזקתי שוב.
רצף החיבור:
הזנת בניין לארון דירתי >> תלת פאזי >> פח"ט >> מאמ"ט נחושת >> בית פיוז >> כבל >> מפצל מערכת.
סדר הספקי האמפרז' הולכים בסדר יורד מהחיבור הראשי עד לבית פיוז שם הגעתי ל-25 אמפר. שזה מעל ומעבר למה שאני צריך.
בית הפיוז והמאמ"ט בנויים מנחושת. הפיוז הוא מכסף בציפוי זהב של hi fi tuning.

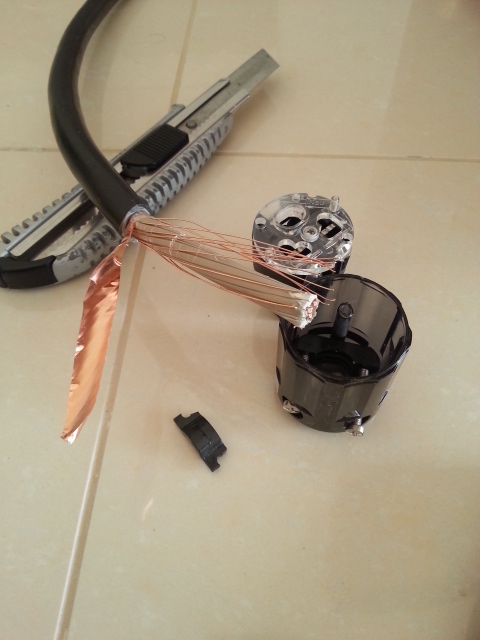

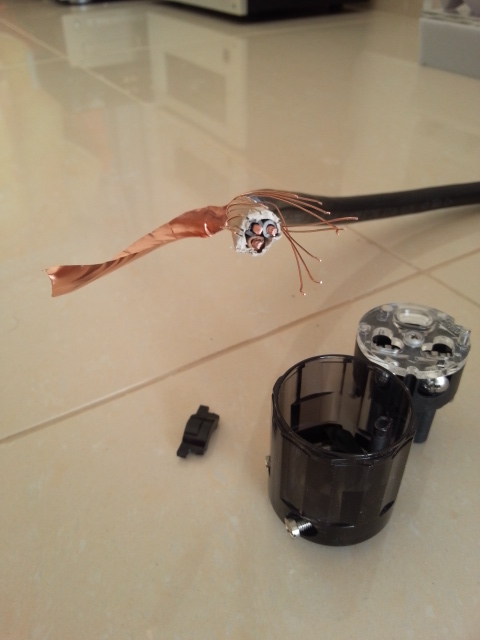

5. חיבור הפלג / קונקטור.
על השקע בקיר החלטתי לדלג. לא מצאתי בו טעם היות וגם ככה יש לי מפצל אוידה. אני משתמש ב-4 שקעים אז למה שקע בקיר? עוד תחנה בדרך =>> עוד כסף, עוד מקום לטפל.
בקיצור הכבל מתחבר ישירות למפצל ע"י פלג בריליום של אוידה.
זהו.
*לכל אלה שרוצים לשאול האם יש הבדל בין כל הסיפור הזה לבין חיבור רגיל,
אז לא. לא בדקתי אם יש הבדל.
אבל כבר התעסקתי מספיק עם נושא החשמל למערכת ואני יודע שהחשמל חשוב מאוד.
מבחינתי זה שווה ערך לדוגמה הבאה:
אם אדם יאכל אוכל זבל ולא בריא אז כך הוא יראה וכך יתפקד הגוף שלו.
חשמל למערכת זה המזון שלה. תן לו כבוד תקבל תוצאה בהתאם.
תן בסיסי תקבל בסיסי. פשוט מאוד.
